HƯỚNG DẪN AUTEL MAXISYS MS906 ĐỌC LỖI XE HYUNDAI ELANTRA HD



Đầu tiên kết nối thiết bị  với xe qua cổng kết nối >bật chìa khóa ON

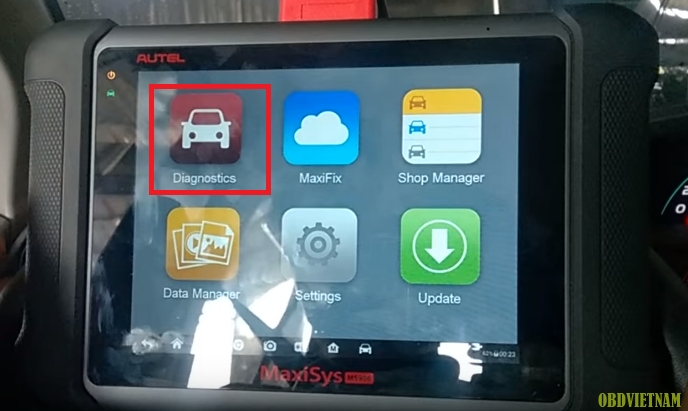

Bước 1.Chọn Phần chẩn đoán Diagnostics.

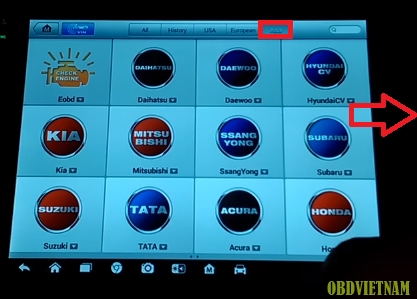

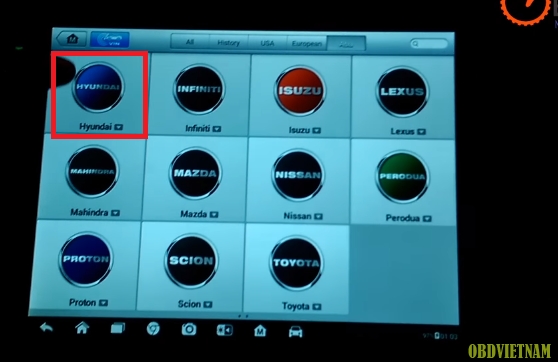

Bước 2 :Lựa chọn dòng xe Châu Á>Huyndai :

Có tất cả 5 lựa chọn:

+All :Tất cả các dòng xe

+History:Chọn từ lịch sử trước đó

+USA :Dòng xe Mỹ

+European :Dòng xe Châu Âu

+Asia: Dòng xe Châu Á

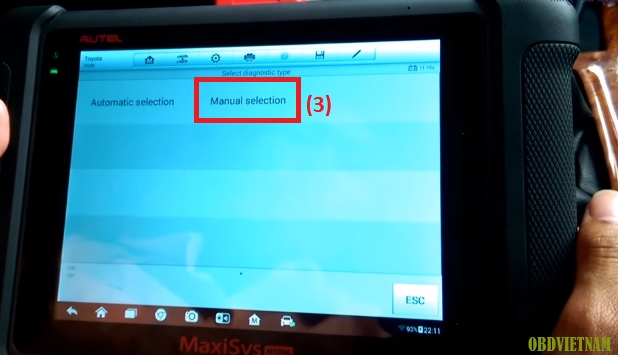

Bước 3 .Chọn chế độ xem(xem bằng tay hoặc tự động)

+Automatic selection:Xem tự động

+Manual selection:Xem bằng tay

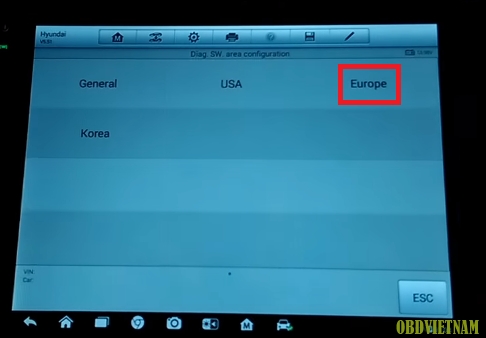

Bước 4 :Chọn  thị trường Europe

+USA :Mỹ

+Japan:Nhật bản

+Europe:Châu Âu

+Others :Thị trường chung

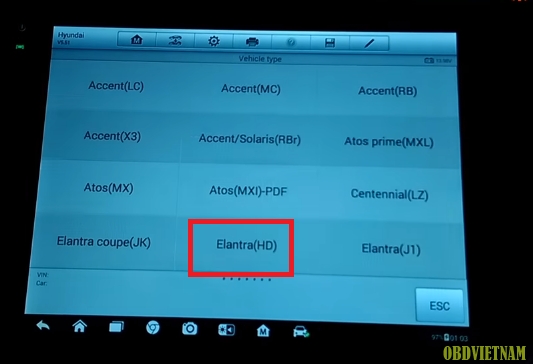

Bước 5: Chọn tên xeElantra (HD).

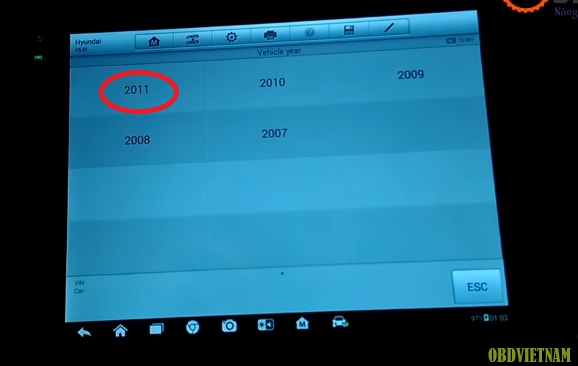

Bước 6: Chọn năm sản xuất :2011

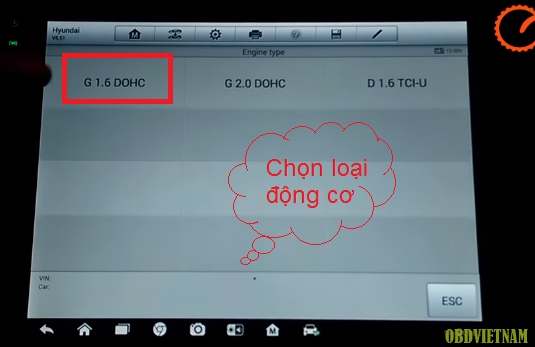

Bước 7:Chọn loại động cơ.

-Động cơ G 1.6 DHOC(Cơ cấu phối khí DHOC)

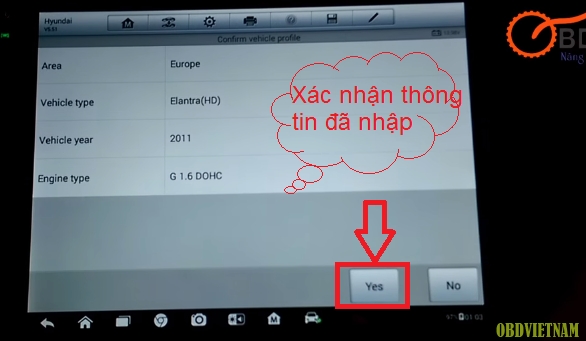

Bước 8:Xác nhận thông tin đã nhập .

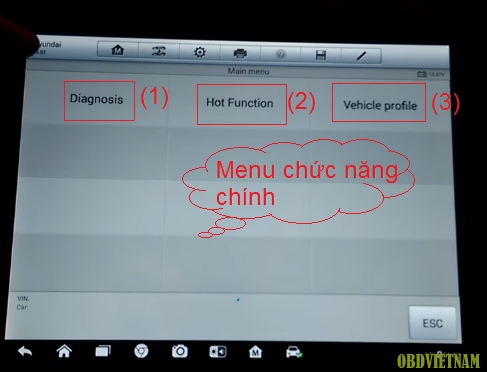

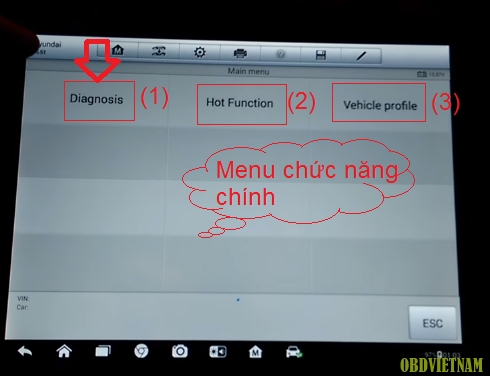

Bước 9:Chọn các chức năng trong menu chính

-(1)Diagnostic:Chuẩn đoán

-(2)Hot function:Chức năng nhanh

-(3)Vehicle profile: Thông tin xe.

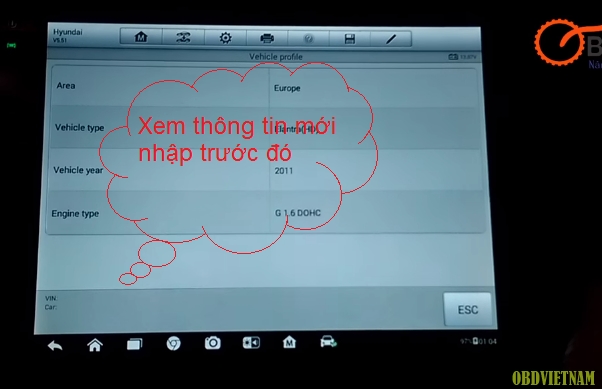

(3)Xem thông tin xe

(2)Chức năng nhanh: Hot Function

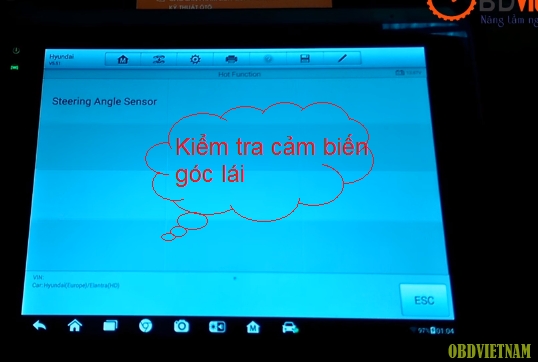

+Kiểm tra cảm biến góc lái.

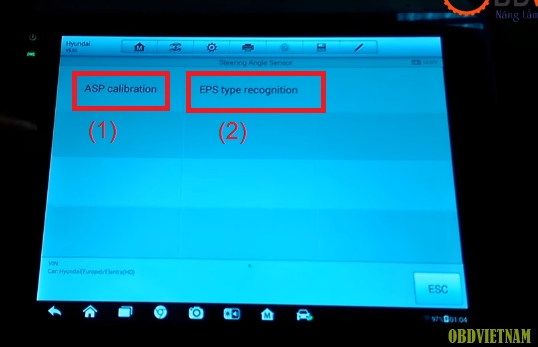

-(1) ASP calibration:Cân chỉnh cảm biến góc lái

-(2)EPS type recognition:Xác nhận lại hệ thống lái điện

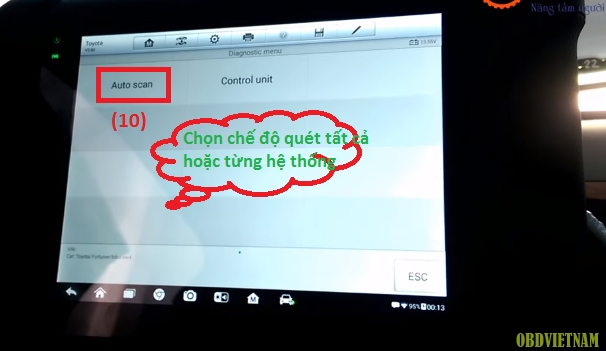

Bước 10 :Chọn chức năng chẩn đoán[(1)Diagnostic]

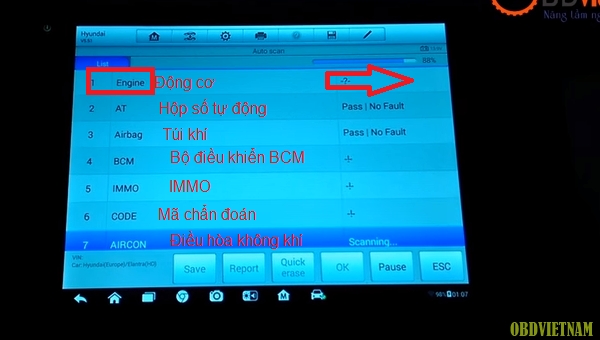

-Chọn chế độ quét tất cả Auto scan

+Auto scan:Quét tất cả các hệ thống

+Control unit:Quét từng hệ thống

Bước 11:Vào chẩn đoán hệ thống động cơ.

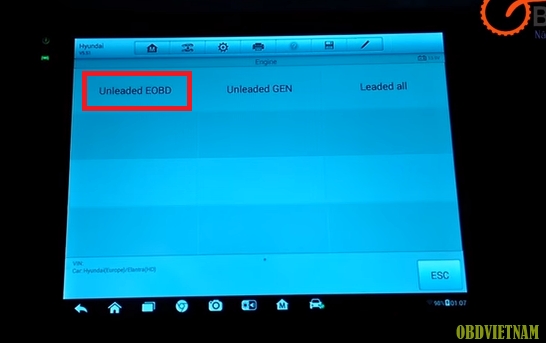

Bước 12:Chọn EOBD

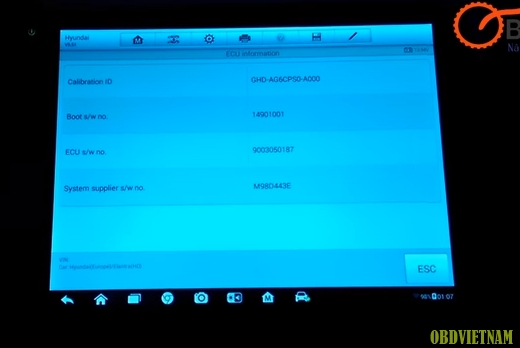

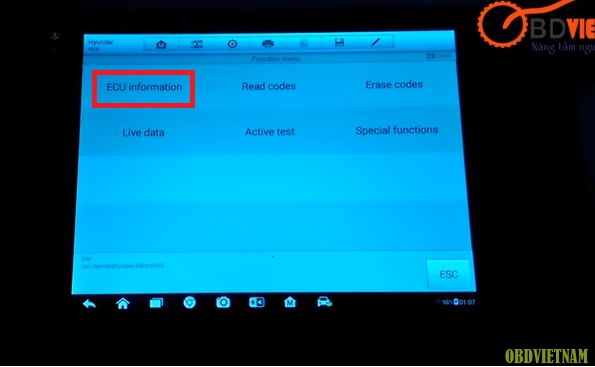

Bước 13:Chọn Thông tin động cơ.

>Thông tin động cơ

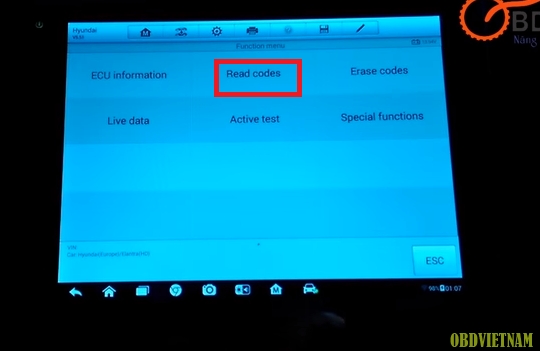

Bước 14:Chọn chức năng đọc mã lỗi.

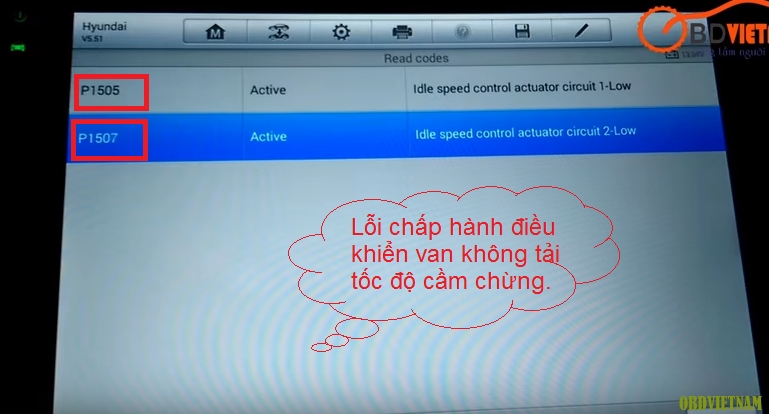

Bảng mã lỗi.

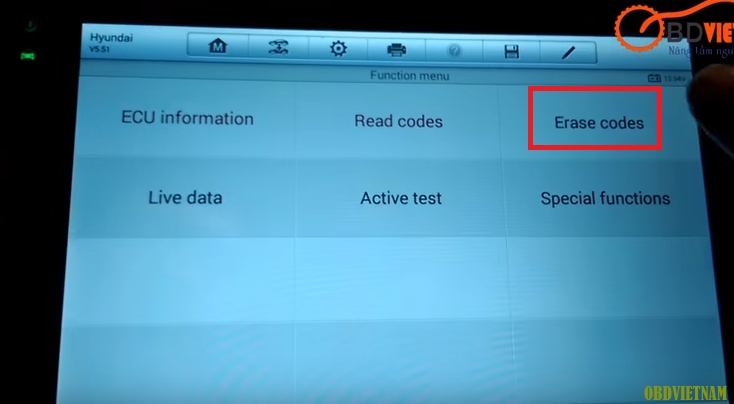

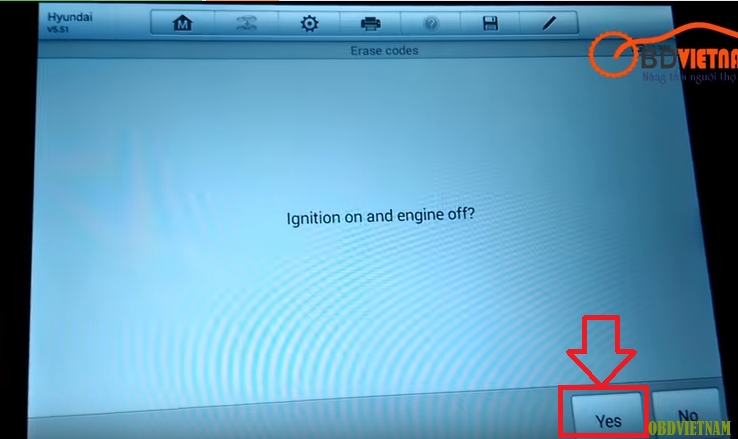

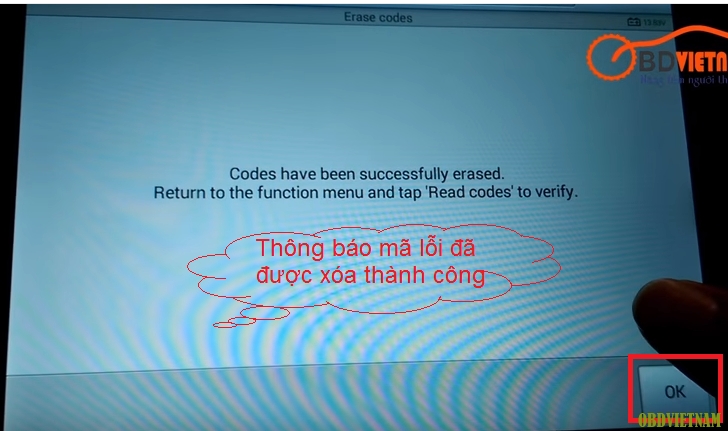

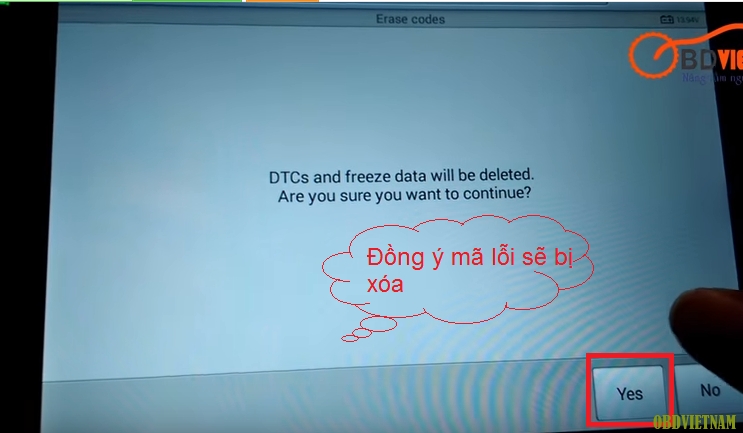

Bước 15:Chọn Xóa lỗi hệ thống.

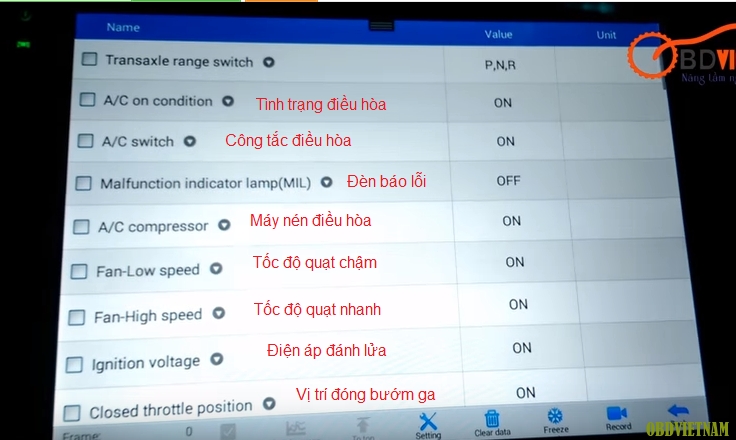

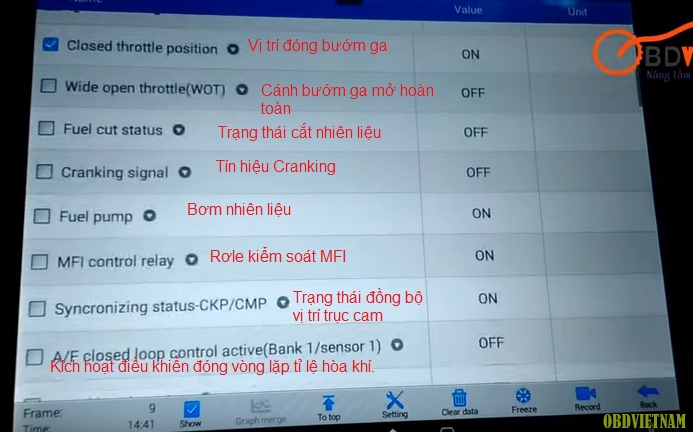

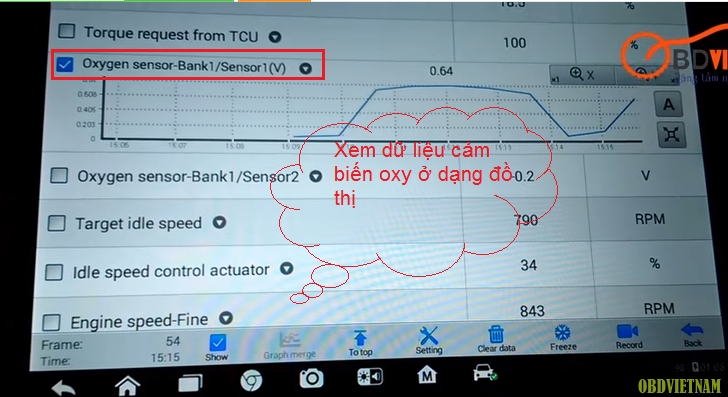

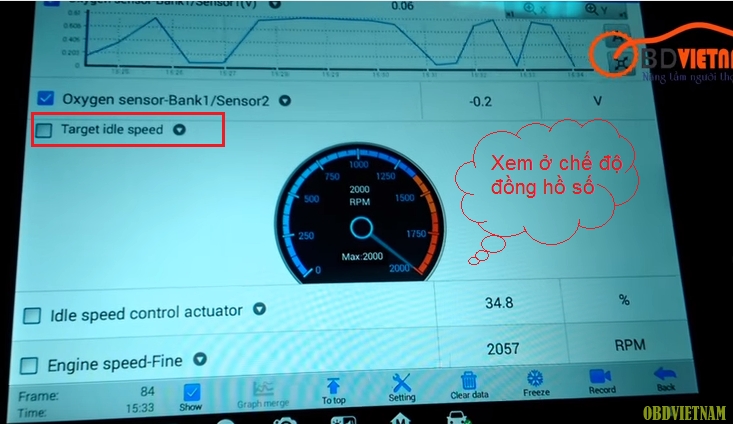

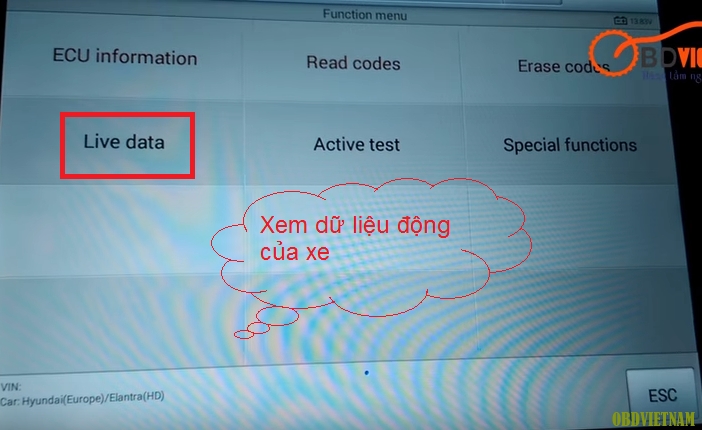

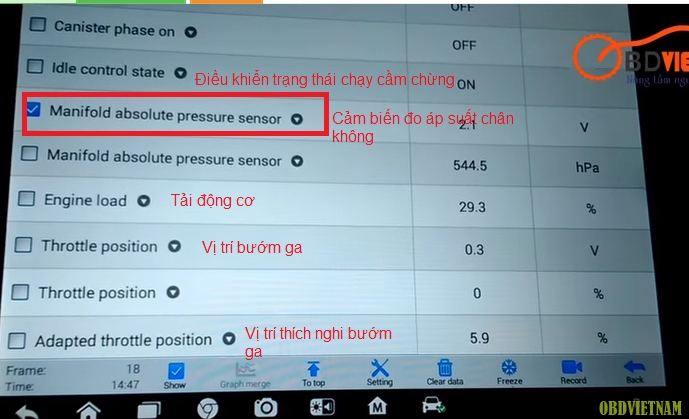

Bước 16:Chọn chức năng Xem dữ liệu động của xe.

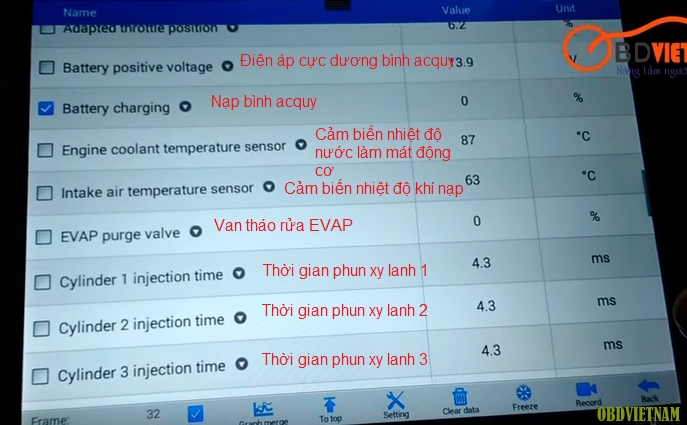

Bảng dữ liệu

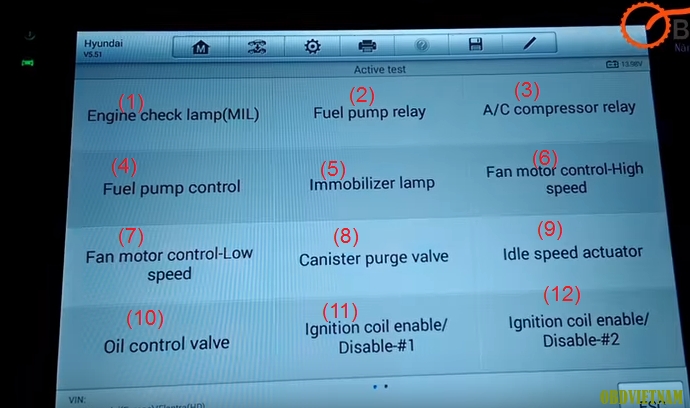

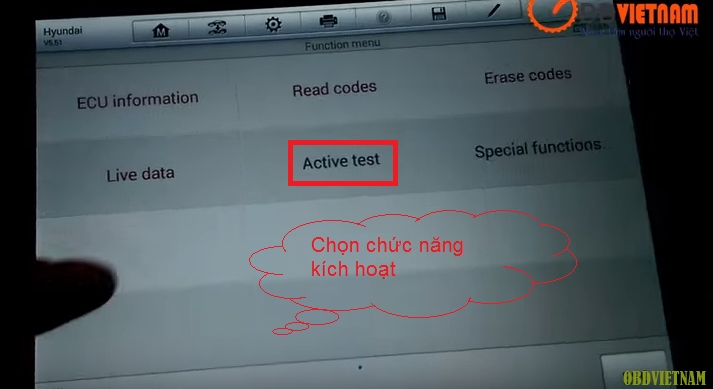

Bước 17:Chọn chức năng kích hoạt hệ thống.

1. Kích hoạt đèn báo lỗi.
2. Kích hoạt  rơle bơm xăng
3. Kích hoạt role điều khiển đóng lóc lạnh
4. Kích hoạt điều khiển bơm xăng
5. Kích hoạt đèn immo
6. Kích hoạt môtơ quạt làm mát ở tốc độ cao.
7. Kích hoạt môtơ quạt làm mát ở tốc độ Thấp.
8. Điều khển trạng thái bầu than giữ hơi xăng,
9. Điều khiển bộ chấp hành van không tải.
10. Kích hoạt van điều khiển  dầu cho hệ thống VVT-i.
11. Điều khiển đánh lửa của Bôbin máy số 1
12. Điều khiển đánh lửa của Bôbin máy số 2

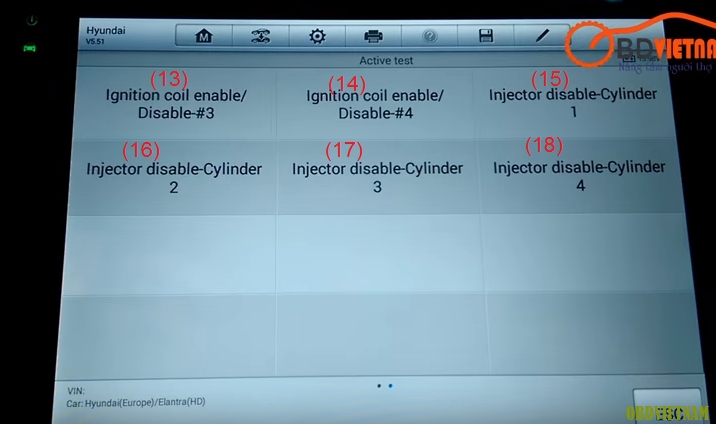

13. Điều khiển đánh lửa của Bôbin máy số 3
14. Điều khiển đánh lửa của Bôbin máy số 4
15. Điều khiển ngắt kim phun xylanh1
16. Điều khiển ngắt kim phun xylanh2
17. Điều khiển ngắt kim phun xylanh3
18. Điều khiển ngắt kim phun xylanh4

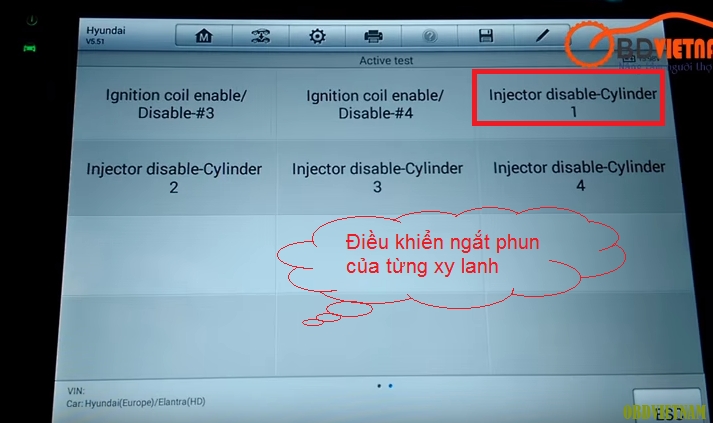

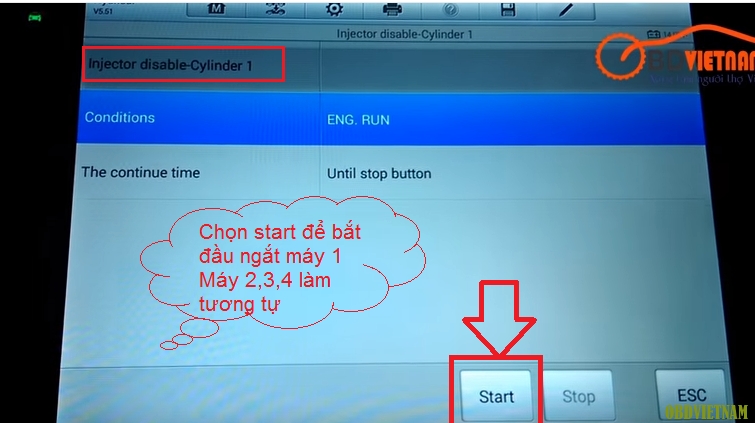

Bước 18:Điều khiển ngắt kim phun máy 1.

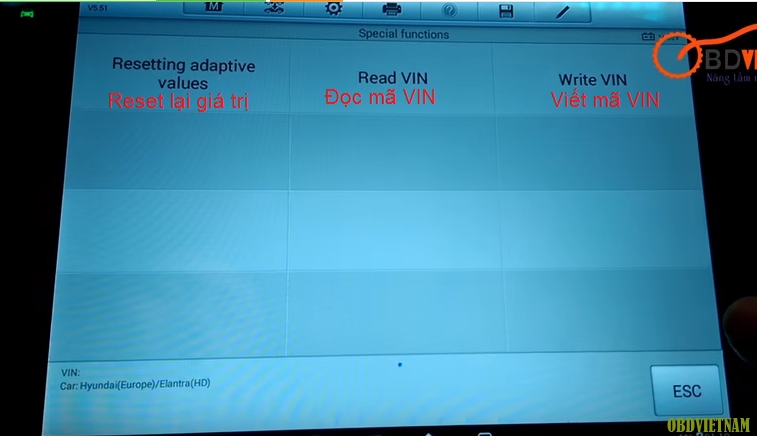

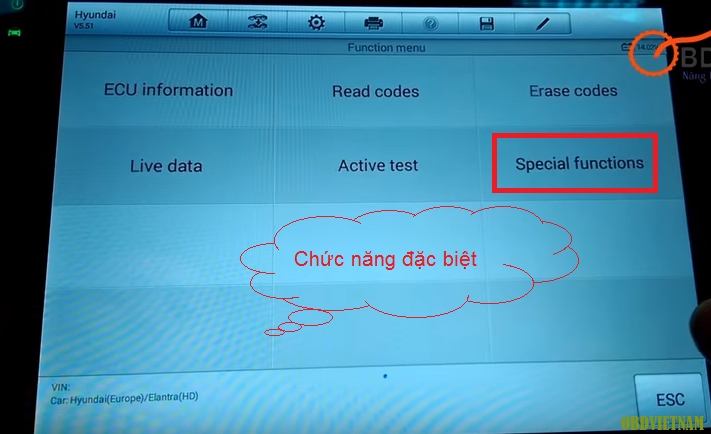

Bước 19:Chọn chức năng đặc biệt.

-Reset adaptive values:Reset lại giá trị.

-Read VIN:Đọc mã VIN xe.

-Write VIN:Viết mã VIN xe.

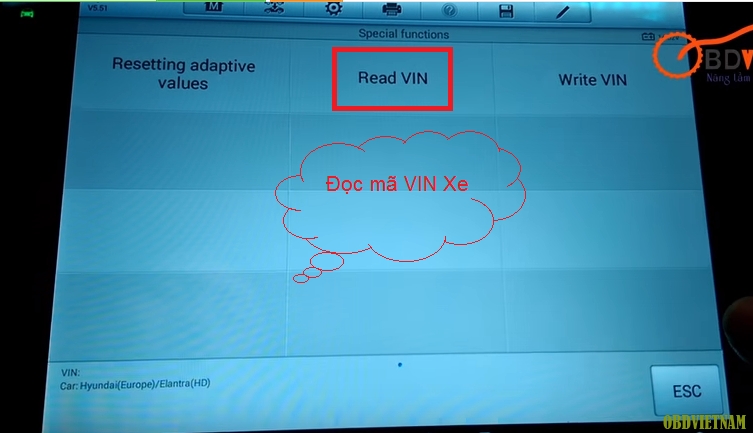

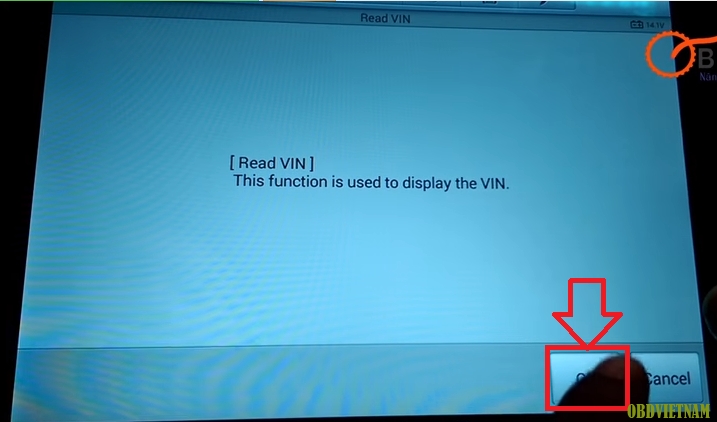

Bước 20:Chọn Read VIN

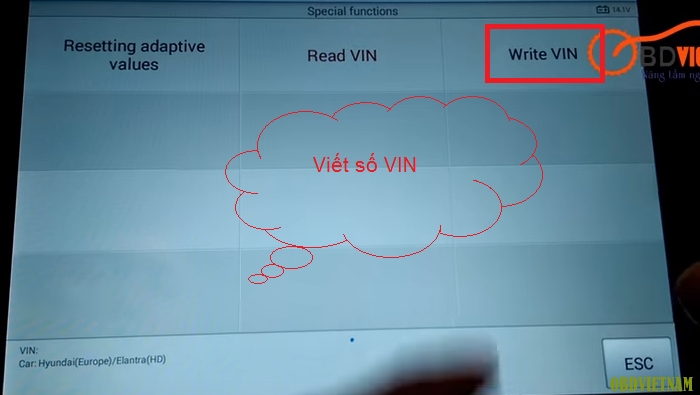

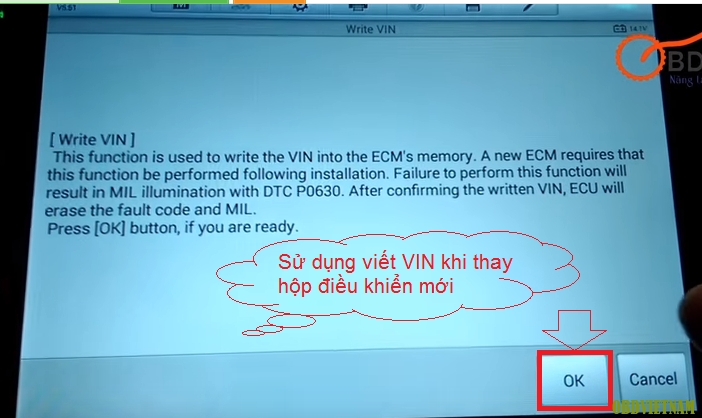

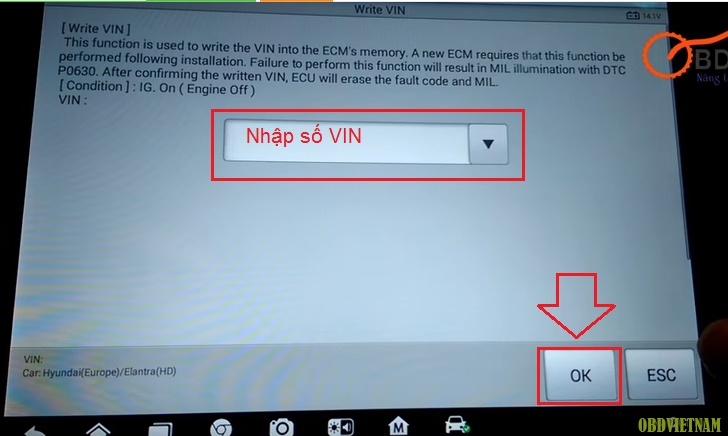

Bước 21:Chọn Write VIN.
