HƯỚNG DẪN SỬ DỤNG FORD IDS ĐỂ THIẾT LẬP LẠI HỆ THỐNG TRỢ LỰC LÁI EPS

OBD Việt Nam xin gửi đến các bạn hướng dẫn cài đặt lại hệ thống trợ lực lái EPS bằng thiết bị Ford IDS.

Thiết bị : Ford IDS VCM V86

Phần mềm : Phần mềm Ford IDS V86

Thiết bị chẩn đoán Ford IDS VCM V86 là một sản phẩm đọc lỗi chuyên dụng dành cho 4 dòng xe Ford, Mazda, Jaguar, Landrover . Với tính năng chuyên sâu như cài chìa , túi khí ,lập trình và cài đặt hộp…

1. Mô tả sản phẩm:

VCM IDS là một thiết bị hiệu năng cao, linh hoạt, kết nối với xe qua cổng giao tiếp nối tiếp.

Là thiết bị tích hợp nhiều giao thức kết nối nối tiếp tương thích với tất cả các dòng xe do FORD sản xuất.

Bộ VCM được bảo vệ bằng 1 lớp vỏ hợp kim magie chắc chắn, khe cắm thẻ mở rộng PCMCIA  có nắp đạy bằng nhựa, khe cắm PCMCI dùng cho việc cắm card mạng LAN không dây hoặc thẻ nhớ.

VCM có 5 đèn led báo trạng thái thể hiện cho người dùng chế độ hoạt động của VCM, của xe và của thiết bị thao tác (như máy tính PC, laptop, máy tính bảng…).

VCM còn có một sợi cáp tháo rời được, dùng để kết nối với những mạng giao tiếp tốc độ cao chuẩn công nghiệp cũng như với những dòng xe có hỗ trợ.

Đĩa DVD phần mềm VCM bao gồm cả IDS (phần mềm chẩn đoán tích hợp) và PDS (phần mềm chẩn đoán di động)

VCM có có thể chẩn đoán hầu hết các xe được sản xuất từ năm 1996-2011MY (sản xuất từ 195-2007) của hãng FORD, Lincoln/Mercury và Mazda

VCM có thể dùng  được cho 4 hãng xe: IDS dùng cho FORD VÀ MAZDA. JDL dùng cho JAGAUR , LAND ROVER

1. Đặc điểm kỹ thuật:

IDS là dụng cụ chẩn đoán thế hệ tiếp theo. IDS tích hợp phần mềm WDS được  cải tiến để chạy trên laptop độc lập với bộ kết nối (VCM) hiện được sử dụng trên NGS+, PDS và một bộ đo kiểm VMM.

Bước 1: Khởi động phần mềm chẩn đoán Ford IDS

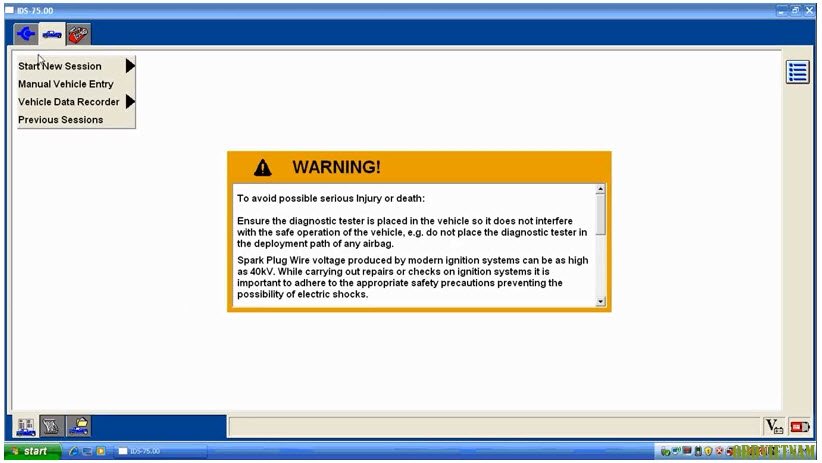

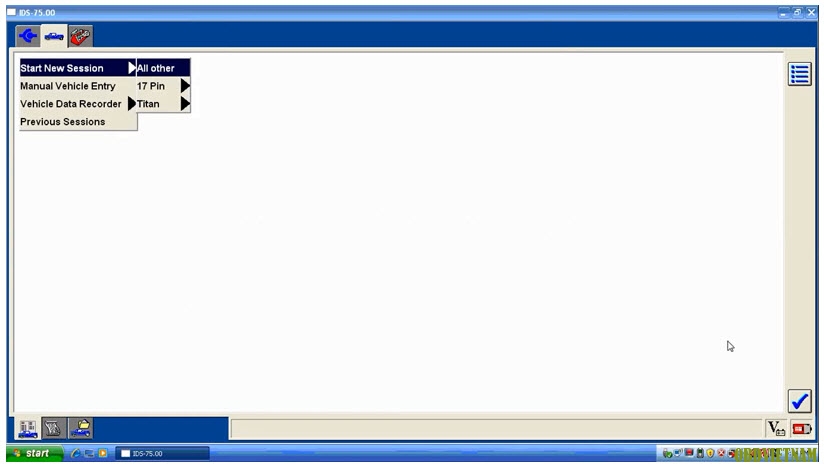

Bước 2: Click “Start New Session” -> Chọn “All Other”  -> Chọn OK

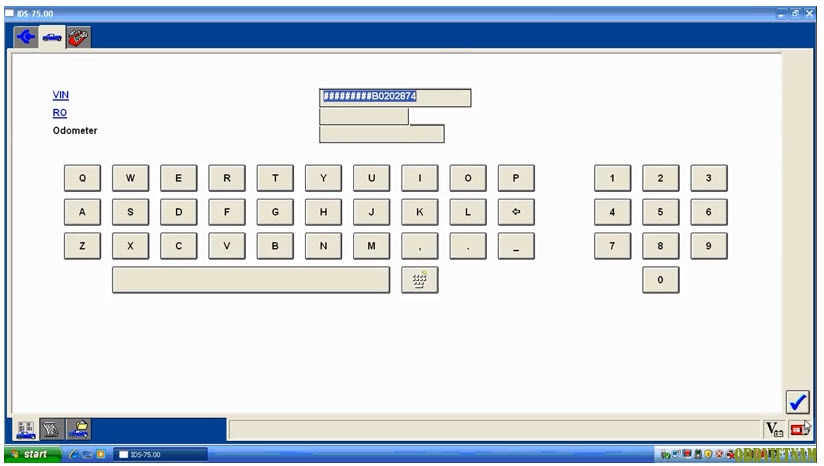

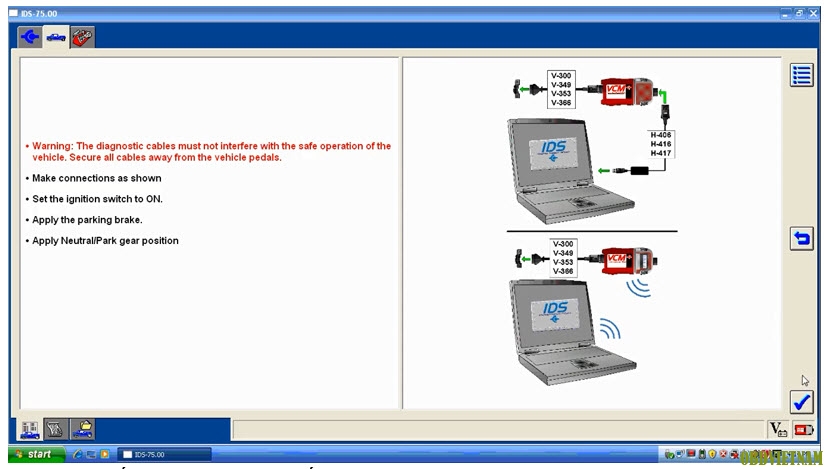

Bước 3: Tiếp tục Click chọn dấu tick.

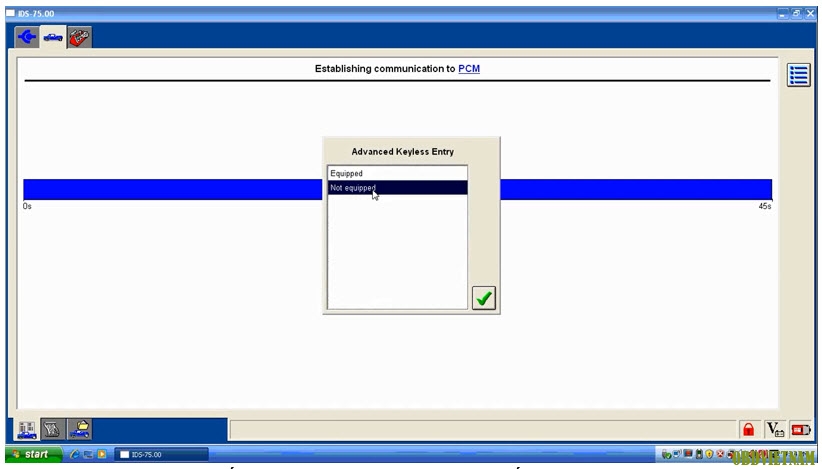

Bước 4: Tùy vào hệ thống xe có được trang bị hệ thống “Keyless Entry” hay không ta lựa chọn cho thích hợp.

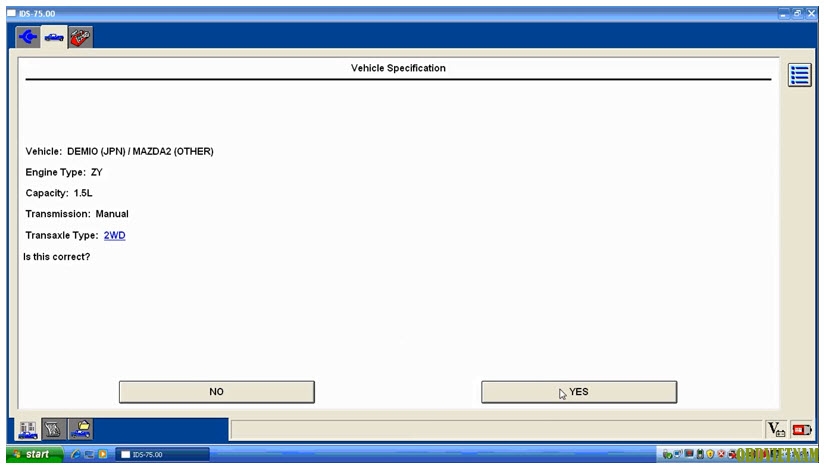

Bước5: Sau khi phần mềm chạy và đã đọc được thông tin của xe ta click “Yes” để tiếp tục.

Bước 6: Click dấu tick để tiếp tục.

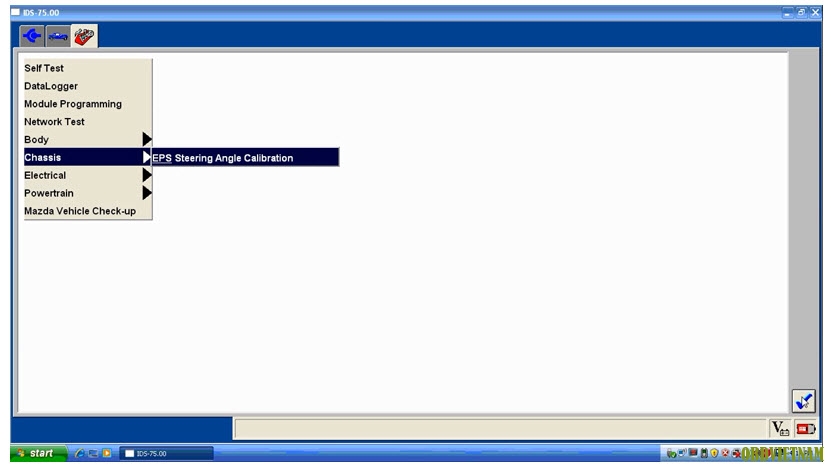

Bước 7: Chọn sang tab “Toolbox” chọn “Chassis”, sau đó chọn “EPS Steering Angle Calibration”, sau đó click dấu tick.

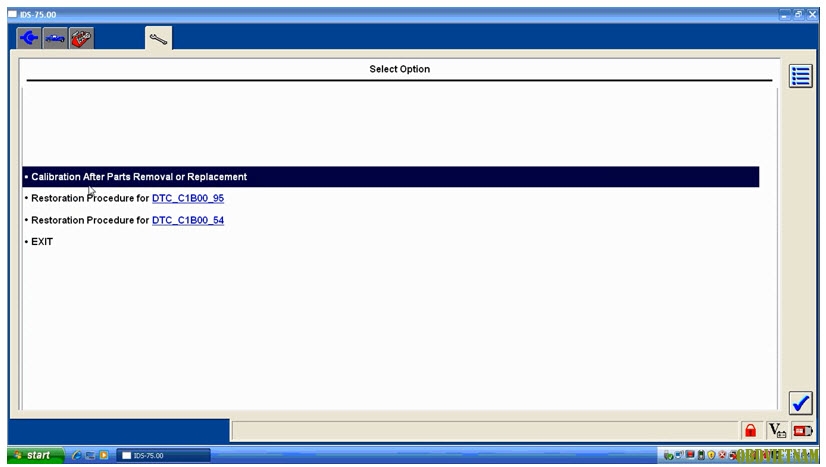

Bước 8: Chọn mục “Calibration AfterParts Removal Replacement” và chọn dấu tick.

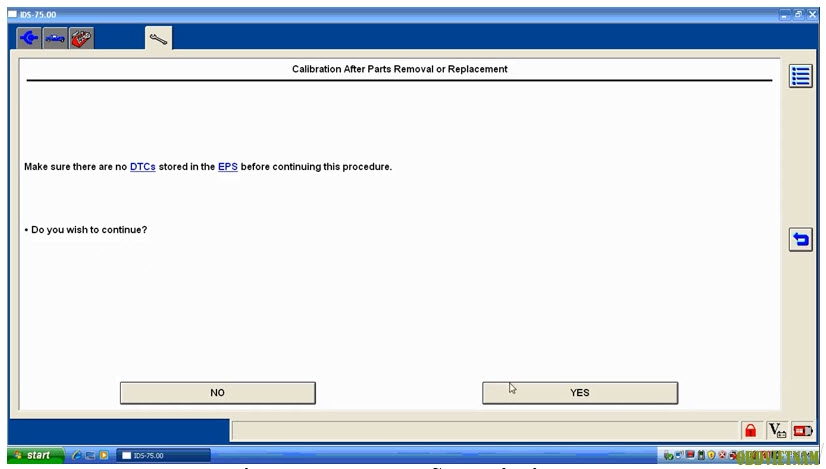

Bước 9: Đảm bảo hệ thống EPS không có lỗi và để tiếp tục ta click chọn YES.

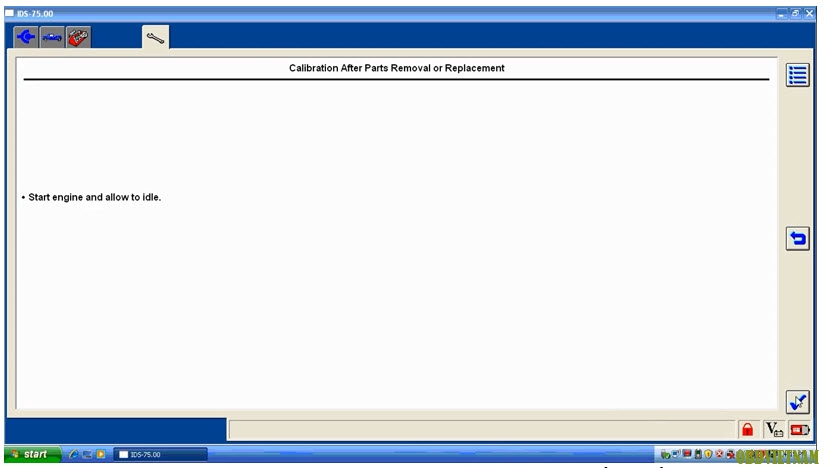

Bước 10: Khởi động động cơ và cho động cơ hoạt động ở chế độ cầm chừng.

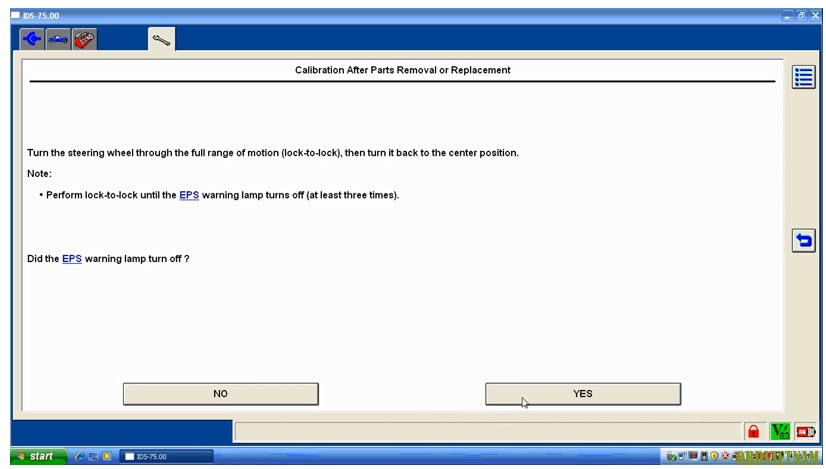

Bước 11: Đánh hết lái vô lăng và sau đó đưa vô lăng về vị trí thẳng lái. Lưu ý, thực hiện đánh lái hết vô lăng cho đến khi đèn báo EPS tắt off (ít nhất 3 lần).Nếu đèn báo EPS tắt off ta click chọn “Yes”.

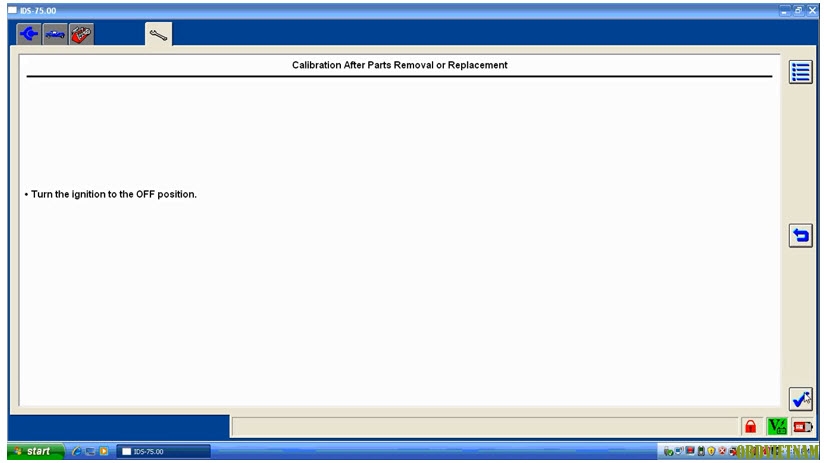

Bước 12: Tắt OFF chìa khóa sau đó bật lại ON.

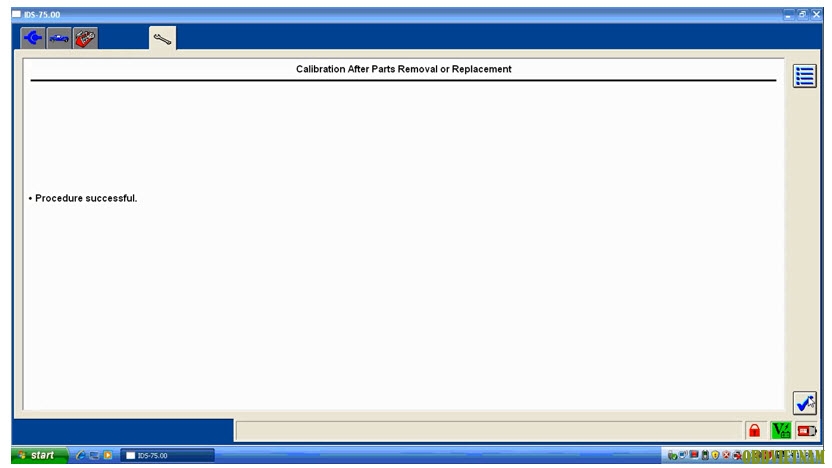

Bước 13: Quá trình Calibration hệ thống EPS đã thành công.

Chúc các bạn thành công !
