Có thể vấn đề này có rất nhiều. Nhiều bạn đã xử lý rồi, tuy  nhiên còn rất nhiều bạn vẫn còn chưa biết về nó. Hôm nay, công ty OBD xin hướng dẫn qua về cách xử lý hiện tượng này.

•  Thông tin các xe bị ảnh hưởng

KIA : Forte, Optima, Sorento, K3
Hyunda : Elantra, I30...

•  Triệu chứng & hiện tượng

Trên xe có tiếng ồn bất thường từ hệ thống trợ lực lái điện khi đánh vô lăng sang trái hoặc sang phải khi xe đứng yên.

Lưu ý: loại trừ tiếng kêu dưới thước lái do con ốc chỉnh dưới thước gây ra

•  Nguyên nhân

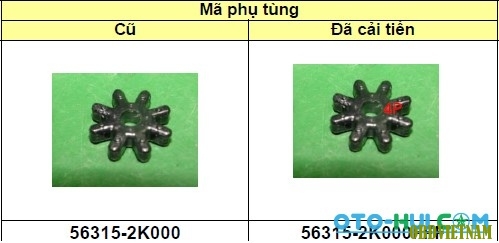

Do vòng đệm khớp nối trong mô tơ của hệ thống trợ lực lái không đảm bảo chất lượng. KMC đã cải tiến vật liệu chế tạo vòng đệm khớp nối nhằm khắc phục tiếng ồn từ hệ thống lái.

•  Biện pháp khắc phục

Thay vòng đệm hoặc thay thước mới

Quy trình thay vòng đệm

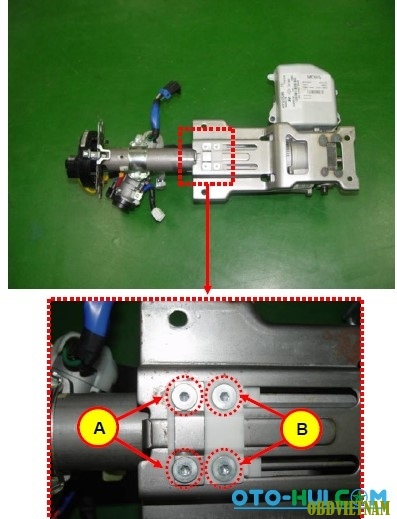

Tháo bu lông A và B

Lực xiết :
A: 4.9N.m (0.5kgf.m, 3.6lb-ft)
B: 2.9N.m (0.3kgf.m, 2.2lb-ft)

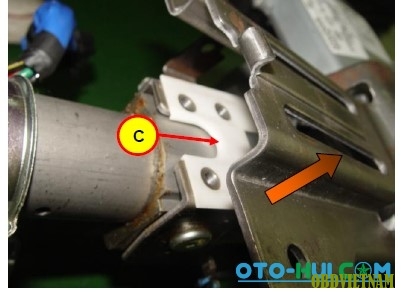

2. Nâng bát giữ trục lái lên và tháo đệm (C).
Lưu ý:
Cẩn thận không làm mất đệm khi tháo lắp trục lái.

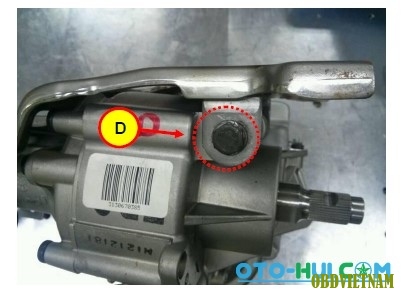

3. Tháo bu lông bản lề (D).
Lực xiết :
17.7~19.6N.m (1.8~2kgf.m, 13~14.5lb-ft)

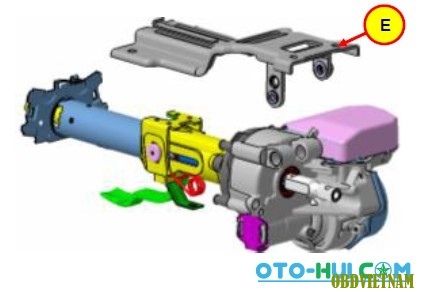

4. Tháo bát giữ (E).

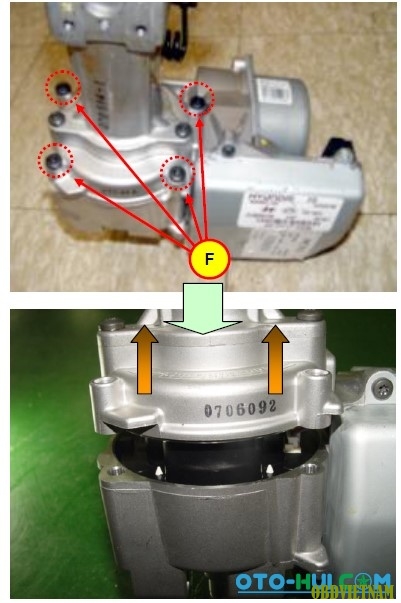

5. Giữ trục lái thẳng đứng, tháo các bu lông (F).

Tách riêng mô tơ như hình bên dưới..
Lực xiết :
8.8~12.7N.m (0.9~1.3kgf.m, 6.5~9.4lb-ft)

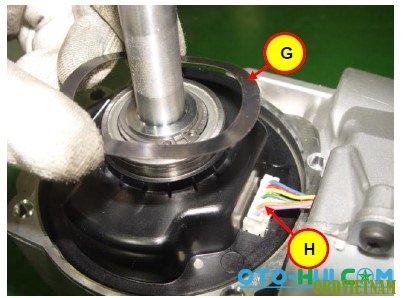

6. Tháo vòng đệm (G) và giắc điện (H) từ mô tơ.

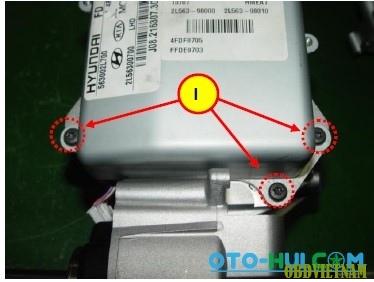

7. Tháo hộp ECU.

Lực xiết :
4.9~6.9N.m (0.5~0.7kgf.m, 3.6~5.1lb-ft)

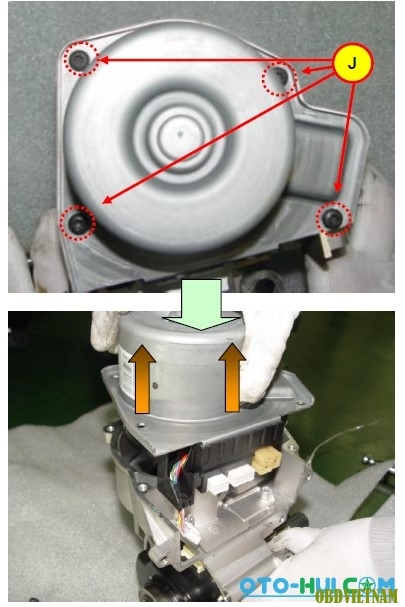

8. Tháo các bulong (J) và nắp mô tơ.

Lực xiết :
4.9~6.9N.m (0.5~0.7kgf.m, 3.6~5.1lb-ft)
Lưu ý:
Tháo nắp mô tơ cận thận không được làm hỏng giắc điện và dây điện mô tơ.

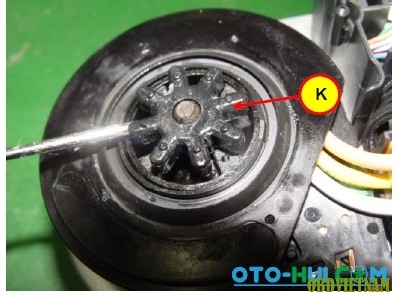

9. Lấy vòng đệm khớp nối (K) và vệ sinh bên trong vị trí lắp vòng đệm.
Lưu ý:
- Sử dụng khí nén vệ sinh bụi bẩn.
- Sau đó dùng giẻ sạch vệ sinh lại.

Đây là vòng ngon nhé

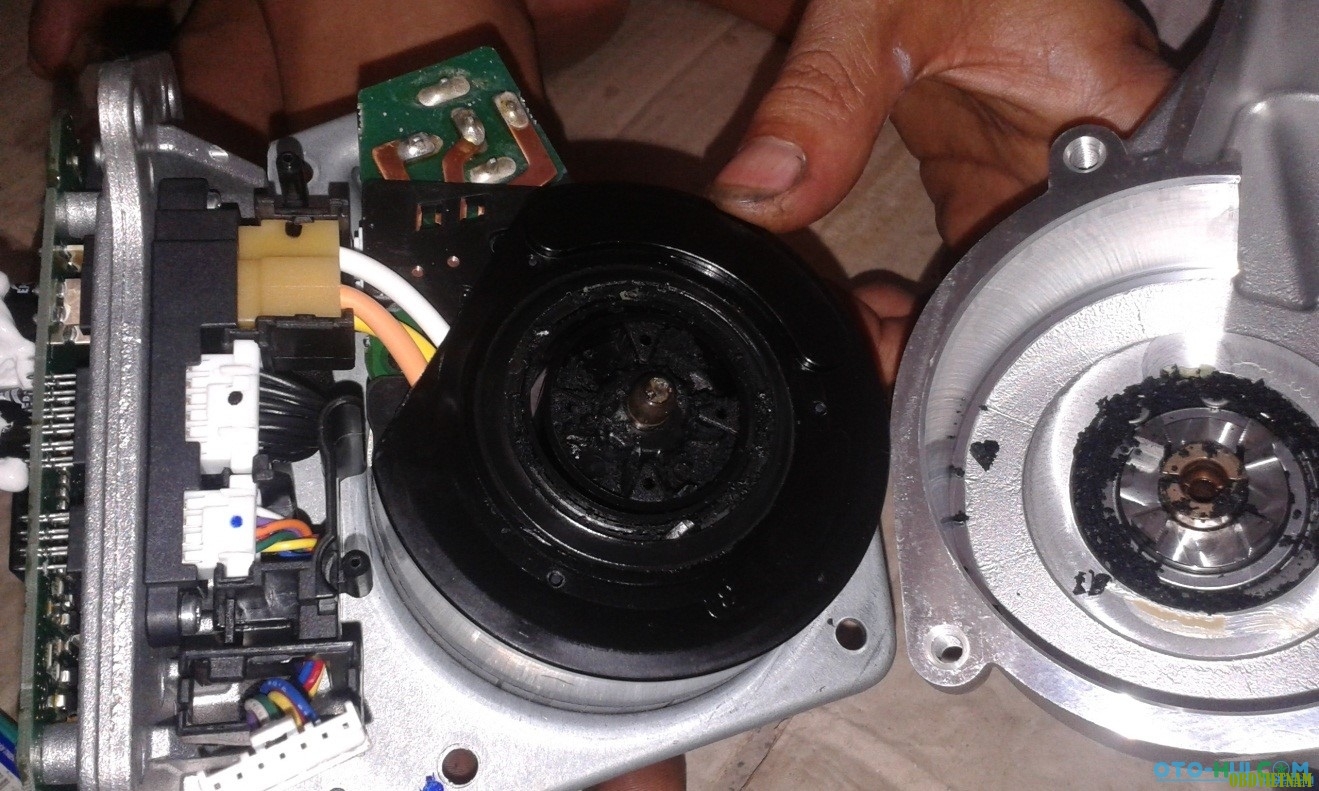

còn thực tế thì là đây

Chú ý: Nếu làm mà không có máy chuẩn đoán thì khi tháo ra nhớ đánh dấu hoặc buộc cố định cảm biến góc lái

Chúc các bạn thành công !
